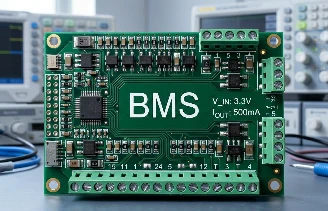

Nei sistemi di batterie a stato solido-, il BMS è il "cervello" che controlla lo stato della batteria e garantisce un funzionamento sicuro, mentre illa batteria allo stato solido-il BMS monitora il circuito stampatocome "centro nevralgico" e "vettore di esecuzione" di questo "cervello". Non solo effettua l'installazione e il collegamento dei componenti principali del BMS, ma determina anche direttamente l'accuratezza del monitoraggio dello stato della batteria e la tempestività della risposta di protezione. Si tratta di un supporto fondamentale per ottenere un funzionamento sicuro, efficiente e di lunga durata delle batterie allo stato solido.
1. La funzione principale del PCB di monitoraggio BMS della batteria a stato solido- è quella di salvaguardare l'intero ciclo di vita della batteria
Le batterie allo stato solido sono ampiamente utilizzate in campi quali i veicoli a nuova energia e i sistemi di stoccaggio dell’energia grazie alla loro elevata densità di energia e alla forte sicurezza. Tuttavia, durante il funzionamento, è comunque necessario il monitoraggio in tempo reale-di parametri chiave quali tensione, temperatura e corrente per evitare rischi quali sovraccarico, scaricamento eccessivo e surriscaldamento. La funzione principale della scheda di monitoraggio BMS è quella di stabilire un "percorso di trasmissione dei dati e di esecuzione delle istruzioni" stabile ed efficiente per questi requisiti di monitoraggio.
In primo luogo, ha la responsabilità della "raccolta dei parametri". La scheda di monitoraggio BMS deve collegare con precisione componenti come celle della batteria a stato solido,-sensori di temperatura e sensori di corrente e trasmettere dati imparziali e in tempo reale-come variazioni di tensione delle celle, distribuzione della temperatura del pacco batteria e fluttuazioni di corrente durante la carica e lo scaricamento al chip di controllo principale del BMS. A causa dell'elevato numero di celle della batteria e delle rapide modifiche dei parametri nelle batterie allo stato solido-, i circuiti stampati devono garantire la sincronizzazione dell'acquisizione dati multi-canale per evitare valutazioni errate dello stato della batteria causate da ritardo o deviazione dei dati.
In secondo luogo, attua la trasmissione di istruzioni di “protezione della sicurezza”. Quando il BMS raccoglie dati anomali attraverso il monitoraggio della scheda PCB, emetterà immediatamente istruzioni di protezione. A questo punto, la scheda di monitoraggio BMS deve trasmettere rapidamente queste istruzioni ai componenti in esecuzione come relè e moduli di dissipazione del calore per garantire che le azioni protettive siano completate in un periodo di tempo molto breve. Ad esempio, quando viene rilevato il surriscaldamento locale di una batteria a stato solido-, la scheda PCB deve attivare rapidamente il circuito di controllo della ventola di raffreddamento per evitare rischi per la sicurezza causati dal continuo aumento della temperatura.
Inoltre, supporta l'ottimizzazione della "gestione energetica". La scheda di monitoraggio BMS deve inoltre collaborare con il BMS per ottenere la gestione del bilanciamento della batteria, l'ottimizzazione della strategia di carica e scarica e altre funzioni. Ad esempio, quando la tensione di più celle a stato solido- è incoerente, la scheda PCB deve fornire un'alimentazione stabile e un percorso del segnale per il circuito di bilanciamento, aiutando il BMS a ricostituire le celle a tensione inferiore e garantire un'erogazione di energia uniforme dell'intero pacco batteria; Durante il processo di carica e scarica, la scheda PCB deve fornire un feedback in tempo reale- sui dati di corrente e tensione per fornire una base al BMS per regolare la potenza di carica e scarica, evitando una riduzione della durata della batteria dovuta a carica e scarica eccessive.
2, Garanzia di prestazione del PCB di monitoraggio BMS della batteria a stato solido-: focalizzazione su "precisione" e "affidabilità"
Le batterie a stato solido richiedono precisione e affidabilità estremamente elevate per il monitoraggio BMS e anche piccoli errori di monitoraggio dei parametri possono influire sul funzionamento sicuro e sulla durata della batteria. La scheda di monitoraggio BMS deve soddisfare il duplice requisito di "monitoraggio ad alta-precisione" e di "funzionamento ad alta affidabilità" attraverso varie caratteristiche prestazionali.
Dal punto di vista dell'accuratezza della raccolta dati, la scheda di monitoraggio BMS deve avere caratteristiche di bassa interferenza del segnale. I segnali di tensione, corrente e altri parametri delle batterie allo stato solido- sono generalmente deboli e sono presenti interferenze elettromagnetiche generate da dispositivi quali motori e inverter nel sistema di batterie. Se la capacità anti-interferenza del PCB è insufficiente, ciò può portare a deviazioni nei dati raccolti. Pertanto, la scheda di monitoraggio BMS ridurrà l'impatto delle interferenze elettromagnetiche sui segnali attraverso un layout ragionevole, garantendo che i dati raccolti su tensione, corrente e temperatura siano altamente coerenti con lo stato effettivo della batteria.
Dal punto di vista della protezione della velocità di risposta, la scheda di monitoraggio BMS deve avere caratteristiche di basso ritardo del segnale. La protezione di sicurezza delle batterie-allo stato solido richiede una rigorosa velocità di risposta. Se il ritardo di trasmissione del segnale della scheda PCB è troppo lungo, le istruzioni di protezione non verranno eseguite in modo tempestivo, aumentando i rischi per la sicurezza. Pertanto, il PCB ottimizzerà il percorso di trasmissione dei segnali chiave, ridurrà il ritardo dei segnali durante la trasmissione e garantirà che le istruzioni di protezione possano essere trasmesse in tempo reale-ed eseguite rapidamente.
Dal punto di vista della stabilità operativa a lungo-termine, i circuiti stampati di monitoraggio BMS devono avere adattabilità ambientale. Se l'adattabilità ambientale della scheda PCB è insufficiente, potrebbero verificarsi problemi come danni strutturali e trasmissione anomala del segnale, portando al fallimento del monitoraggio BMS. Pertanto, i circuiti stampati utilizzano solitamente substrati resistenti alle alte-temperature e all'umidità e resistenze di saldatura per garantire un funzionamento stabile in ambienti complessi.
3, Punti chiave del processo PCB di monitoraggio BMS della batteria a stato solido: i dettagli determinano i profitti della sicurezza
I dettagli del processo di produzione della scheda di monitoraggio BMS sono direttamente correlati alla stabilità delle prestazioni e alla durata di servizio, che a loro volta influiscono sul funzionamento sicuro delle batterie allo stato solido-. Nel processo di produzione e applicazione di massa, i seguenti punti del processo devono essere attentamente controllati per evitare rischi per la sicurezza causati da difetti di processo.
Innanzitutto, il processo di selezione del substrato. Essendo il supporto di base del PCB, le prestazioni del substrato influiscono direttamente sulla stabilità complessiva del PCB. Per gli scenari applicativi delle batterie allo stato solido-, i circuiti stampati devono scegliere substrati resistenti alle alte temperature e all'invecchiamento per garantire che il substrato non si deformi o si rompa facilmente a causa del calore generato dal funzionamento a lungo-termine della batteria, garantendo la stabilità dell'installazione dei componenti e l'affidabilità della trasmissione del segnale. Allo stesso tempo, il substrato deve avere buone proprietà isolanti per evitare cortocircuiti nel circuito causati da guasti all'isolamento, che potrebbero comportare rischi per la sicurezza.
Il prossimo è il processo di cablaggio. Il cablaggio sulla scheda di monitoraggio BMS include il cablaggio del segnale analogico, il cablaggio del segnale digitale e il cablaggio ad alta corrente. Diversi tipi di cablaggio hanno sensibilità diverse alle interferenze e un cablaggio errato può causare diafonia del segnale. Ad esempio, il campo magnetico generato dal percorso di corrente elevata può interferire con il percorso del segnale analogico, influenzando la precisione di acquisizione della tensione. Pertanto, il processo di cablaggio deve isolare diversi tipi di cablaggio per garantire che le varie trasmissioni di segnali non interferiscano tra loro.
Infine, il processo di test dell'aspetto e delle prestazioni elettriche. Prima di lasciare la fabbrica, la scheda di monitoraggio BMS deve essere sottoposta a severi controlli estetici e test delle prestazioni elettriche per eliminare potenziali guasti. L'ispezione dell'aspetto richiede il controllo della superficie della scheda per eventuali graffi, distacco della maschera di saldatura, deformazione del pad di saldatura e altri problemi per evitare di compromettere l'installazione dei componenti o la trasmissione del segnale a causa di difetti estetici; I test delle prestazioni elettriche richiedono l'uso di apparecchiature professionali per verificare la conduttività, l'isolamento e l'adattamento dell'impedenza della scheda, garantendo una trasmissione stabile di corrente e segnali e prevenendo dati di monitoraggio anomali o l'impossibilità di eseguire istruzioni di protezione a causa di prestazioni elettriche inadeguate.
