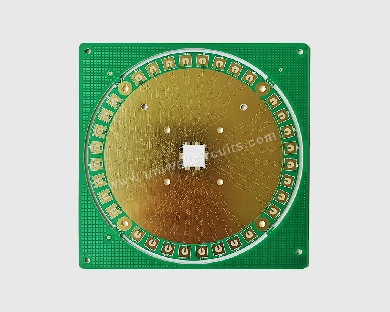

1, le funzioni principali del pcb della scheda di test del chip integrato di archiviazione e calcolo
Il chip di archiviazione e calcolo integrato rompe la tradizionale modalità di separazione del "calcolo per la gestione dell'archiviazione dei dati" integrando profondamente unità di archiviazione e unità di calcolo. I suoi requisiti di test includono la verifica della potenza di calcolo e dell'accuratezza dell'unità di calcolo, il test della velocità di lettura e scrittura, della capacità e della stabilità dell'unità di archiviazione, nonché la valutazione dell'efficienza della trasmissione dei dati e il controllo del consumo energetico nello stato di "collaborazione informatica di archiviazione". Le funzioni principali della scheda pcb di test dei chip integrata di archiviazione e calcolo forniscono supporto per i requisiti di test di cui sopra, inclusi i seguenti tre aspetti:
Trasferimento del segnale: ottenere una connessione precisa tra i pin del chip integrato di archiviazione e calcolo e l'apparecchiatura di test esterna, trasmettere i risultati del calcolo, lo stato di memorizzazione e altri segnali emessi dal chip all'apparecchiatura di test senza distorsioni e allo stesso tempo trasmettere le istruzioni di controllo emesse dall'apparecchiatura di test al chip. In risposta ai requisiti di segnale ad alta frequenza e di trasmissione parallela dei dati dei chip di elaborazione e archiviazione integrati, è necessario garantire l'integrità della trasmissione del segnale ed evitare la deviazione dei dati di test causata dalla riflessione del segnale e dalla diafonia.
Supporto di alimentazione: più circuiti di alimentazione sono configurati per soddisfare i requisiti di tensione di diversi moduli del chip di archiviazione e calcolo integrato in risposta alle differenze di consumo energetico in diverse modalità di lavoro (modalità di archiviazione pura, modalità di elaborazione pura e modalità collaborativa di elaborazione di archiviazione). Ottimizzando il layout del piano di alimentazione e la configurazione del filtro, il rumore dell'alimentatore viene soppresso per garantire un'alimentazione stabile al chip durante i test ed evitare l'impatto delle fluttuazioni dell'alimentazione sull'autenticità dei risultati dei test.
Adattamento ai test multi scenario: combina i requisiti prestazionali del chip integrato di memory computing nell'edge computing, nel ragionamento dell'intelligenza artificiale, nei data center e in altri scenari applicativi, riserva interfacce di test e punti di estensione e supporta test di parametri multi-dimensionali come potenza di calcolo del chip, consumo energetico, ritardo e larghezza di banda di archiviazione. Compatibile contemporaneamente con diverse specifiche dei moduli di dissipazione del calore, simulando lo stato di funzionamento dei chip in diverse condizioni di dissipazione del calore, garantendo che i risultati dei test coprano scenari applicativi pratici.
2, garanzia di prestazione del pcb della scheda di test del chip integrato di archiviazione e calcolo
L'accuratezza dei dati di test per i chip integrati di archiviazione e calcolo determina direttamente se il chip soddisfa gli obiettivi di progettazione. La scheda PCB della scheda di test deve soddisfare i requisiti di test ad alta-precisione e di funzionamento altamente stabile attraverso le seguenti caratteristiche prestazionali:
Garanzia di integrità del segnale: la trasmissione dei dati durante la "collaborazione di storage computing" del chip integrato di storage computing è costituita principalmente da segnali paralleli ad alta-velocità. Se il segnale si attenua o ritarda nel cablaggio della scheda PCB, ciò causerà una deviazione tra il segnale ricevuto dall'apparecchiatura di test e il segnale di uscita effettivo del chip, influenzando il giudizio sulle prestazioni del chip. Pertanto, la scheda pcb della scheda di test deve utilizzare un'elevata temperatura di transizione vetrosa, un substrato a bassa perdita dielettrica, controllare la lunghezza della traccia e la corrispondenza dell'impedenza, ridurre la riflessione del segnale e la diafonia e garantire l'integrità della trasmissione del segnale ad alta-velocità.
Garanzia di integrità dell'alimentazione: le fluttuazioni di corrente istantanee generate dall'unità di calcolo e dall'unità di memorizzazione del chip integrato durante il funzionamento, se incontrano un'elevata impedenza del piano di alimentazione, causeranno fluttuazioni di tensione, influenzeranno la stabilità del livello logico del chip e porteranno persino a un funzionamento errato del chip durante i test. La scheda PCB della scheda di test riduce l'impedenza di alimentazione, sopprime il rumore di alimentazione e garantisce un'alimentazione stabile del chip aumentando l'area del piano di potenza, ottimizzando il layout del piano di potenza e del piano di terra.
Garanzia di stabilità meccanica: durante il processo di test, la scheda pcb della scheda di test deve essere assemblata e smontata più volte con il dispositivo di test e il dissipatore di calore del chip e potrebbe subire variazioni di temperatura. Per evitare la fessurazione del punto di saldatura e la rottura del filo causata da un'insufficiente resistenza strutturale della scheda, è necessario utilizzare substrati ispessiti, aggiungere telai rinforzati o strutture di supporto metalliche e selezionare materiali di resistenza e imbottitura resistenti alle alte-temperature per garantire la stabilità meccanica della scheda in caso di funzionamento frequente e variazioni di temperatura.
3, punti chiave del processo di archiviazione e elaborazione del circuito stampato della scheda di test del chip integrato
Il processo di produzione del PCB della scheda di test dei chip integrati di archiviazione e calcolo influisce direttamente sull'affidabilità dei test. Durante la produzione e l'utilizzo di massa, le seguenti fasi del processo devono essere attentamente controllate:
Processo dei pad: in risposta alle caratteristiche di spaziatura ridotta dei pin degli imballaggi ad alta-densità di chip integrati di archiviazione e elaborazione, è richiesto un controllo rigoroso della deviazione delle dimensioni dei pad e vengono utilizzati processi di trattamento superficiale come la spruzzatura di stagno senza piombo-o la deposizione di oro. Il processo dell'oro per immersione può migliorare la resistenza all'ossidazione del pad e l'affidabilità della connessione, evitare uno scarso contatto tra il chip e la scheda causato dall'ossidazione del pad e garantire la trasmissione del segnale e la stabilità dell'alimentazione.
Processo tramite: per ottenere un cablaggio multi-strato, è necessario collegare i segnali e l'alimentazione tra i diversi livelli tramite i via. Per l'instradamento del segnale ad alta-velocità, l'induttanza parassita e la capacità attraverso i via possono influire sull'integrità del segnale. Dovrebbero essere utilizzati fori ciechi e interrati al posto dei tradizionali via per ridurre l'interferenza dei via sui segnali e ridurre lo spessore della scheda. È necessario controllare rigorosamente il diametro del foro passante-e lo spessore della parete per evitare interruzioni del test causate da una scarsa conduttività del foro-passante.
Processo di test: prima di lasciare la fabbrica sono richiesti l'ispezione dell'aspetto e le prove delle prestazioni elettriche. L'ispezione dell'aspetto richiede il controllo di difetti quali graffi sulla superficie della scheda, distacco della maschera di saldatura e deformazione dei cuscinetti di saldatura; Il test delle prestazioni elettriche verifica la conduttività, l'isolamento e l'adattamento dell'impedenza del corpo della scheda attraverso apparecchiature professionali. In risposta ai requisiti di test per i chip di archiviazione e di elaborazione integrati, è necessario condurre test ambientali ad alta-temperatura e umidità elevata e test sulle vibrazioni per verificare l'affidabilità della scheda in scenari di utilizzo a lungo-termine e garantire prestazioni stabili durante il ciclo di test.
