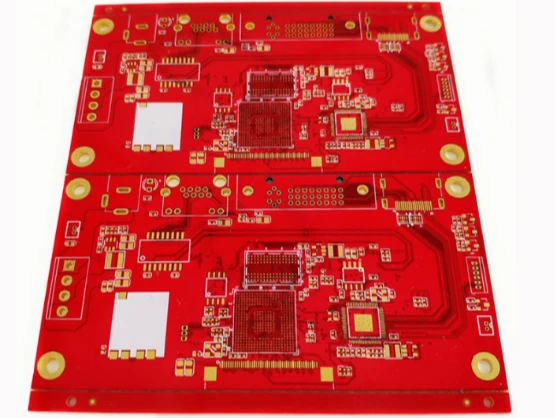

La scheda PCB del robot è un componente cruciale del sistema robotico, che svolge un ruolo nel collegamento e nel controllo di vari componenti e dispositivi elettronici. Di seguito, forniremo un'introduzione dettagliata al principio di funzionamento e al metodo di cablaggio della scheda PCB del robot.
principio di funzionamento:
La scheda PCB del robot collega e controlla vari componenti e dispositivi elettronici per realizzare varie funzioni e azioni del robot. Utilizza una serie di componenti elettronici, come condensatori, induttori, transistor e circuiti integrati, per ottenere la trasmissione e l'elaborazione del segnale collegandoli per formare circuiti. Tra questi, ci sono principalmente i seguenti principi di funzionamento:
1. Ingresso e uscita del segnale: la scheda PCB del robot riceve segnali di ingresso esterni, come segnali di sensori o segnali di comando di controllo, e dopo l'elaborazione, li invia a varie parti del robot per eseguire le azioni corrispondenti.
2. Alimentazione: la scheda PCB del robot deve fornire un'alimentazione stabile per garantire il normale funzionamento di vari componenti e dispositivi elettronici. I metodi di alimentazione comuni includono alimentazione CC e alimentazione CA e vengono adottate misure di protezione del circuito pertinenti per proteggere la sicurezza delle schede dei circuiti e dei dispositivi collegati.
3. Amplificazione e filtraggio del segnale: la scheda PCB del robot deve amplificare e filtrare il segnale di ingresso per garantire l'accuratezza e la stabilità del segnale. Ciò può essere ottenuto utilizzando componenti elettronici come amplificatori e filtri.
Metodo di cablaggio:
Il metodo di cablaggio della scheda PCB del robot è fondamentale per il normale funzionamento del sistema robotico. Ecco alcuni metodi di cablaggio comuni:
1. Cablaggio di alimentazione: per prima cosa, collega la scheda del circuito PCB del robot all'alimentazione per garantire un'alimentazione stabile. In base al tipo di alimentazione, utilizzare un cavo di alimentazione appropriato per la connessione.
2. Cablaggio di ingresso e uscita del segnale: collegare i cavi del segnale dei sensori o dei comandi di controllo del robot alle porte di ingresso della scheda a circuito stampato del robot. Allo stesso tempo, collegare i cavi di controllo degli attuatori o dei componenti del robot alle porte di uscita della scheda a circuito stampato del robot. Garantire una trasmissione e un'elaborazione accurate dei segnali.
3. Collegamento del filo di terra: il filo di terra della scheda PCB del robot deve essere collegato al filo di terra del sistema robotico per garantire la stabilità e la sicurezza del circuito.
4. Altri cablaggi: a seconda dei requisiti specifici del sistema robotico, potrebbe essere necessario eseguire altri lavori di cablaggio, come il collegamento di linee di comunicazione e linee di calibrazione per i sensori. Cablare in base alle effettive esigenze e garantire la correttezza e la stabilità del cablaggio.
Riepilogo:La scheda PCB del robot è un componente indispensabile del sistema robotico, che collega e controlla vari componenti e dispositivi elettronici per realizzare varie funzioni e azioni del robot.
