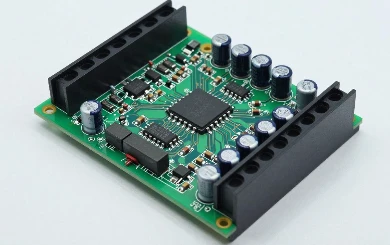

Nei sistemi fotovoltaici distribuiti, il circuito stampato del micro inverter fotovoltaico è un componente chiave per ottenere una conversione efficiente e una produzione stabile dell'energia solare. È come la "rete neurale" di un micro inverter, che collega i moduli fotovoltaici alla rete elettrica. Non solo completa la conversione delle forme di energia elettrica, ma garantisce anche il funzionamento affidabile dell'intero sistema in ambienti complessi. Le sue prestazioni determinano direttamente l'efficienza della generazione di energia e il livello di sicurezza dell'impianto fotovoltaico.
1, Componenti principali: "Centro di conversione energetica" collaborativo multimodulo
La composizione della scheda PCB per i micro inverter fotovoltaici ruota attorno al "trattamento efficiente dell'energia", con una chiara divisione del lavoro e uno stretto coordinamento tra ciascun modulo del circuito. Tra questi, l'area del circuito di conversione dell'energia è il nucleo, responsabile della conversione dell'elettricità CC generata dai moduli fotovoltaici in elettricità CA che soddisfa gli standard di rete attraverso una specifica topologia del circuito. Questo processo richiede un layout preciso del circuito per ottenere un controllo stabile di tensione e corrente, garantendo che la qualità dell'energia soddisfi gli standard.
L'area del circuito di campionamento e rilevamento è responsabile della funzione di "rilevamento", con interfacce sensore riservate e circuiti di supporto per la raccolta in tempo reale-dei parametri di uscita del modulo fotovoltaico, dei dati sulla temperatura della scheda PCB e dello stato di connessione alla rete, fornendo la base del segnale per il successivo funzionamento e regolazione. Ad esempio, quando la potenza di uscita del modulo fotovoltaico oscilla, quest'area può catturare le variazioni immediatamente e trasmettere segnali di regolazione accurati.
L'area dei circuiti di controllo e azionamento è il "centro decisionale-ed esecuzione", riservato all'installazione di microcontrollori o processori di segnali digitali e dotato di circuiti ausiliari periferici. Sulla base dei dati trasmessi dal circuito di campionamento, è possibile generare istruzioni di controllo secondo algoritmi preimpostati per pilotare il circuito di conversione di potenza per regolare lo stato di funzionamento. Allo stesso tempo, l'area è dotata anche di circuiti di interfaccia di comunicazione per consentire il caricamento dei dati e il monitoraggio remoto, consentendo al personale operativo e di manutenzione di comprendere in tempo reale-lo stato operativo delle schede PCB.
Inoltre, l'area del circuito di protezione costituisce la "barriera di sicurezza" della scheda PCB, compresi i circuiti per la protezione da sovratensione, sovracorrente, surriscaldamento e protezione in isola. Quando si verifica un'anomalia nella rete elettrica (come un improvviso aumento o calo di tensione) o quando la temperatura della stessa scheda PCB è troppo elevata, il circuito di protezione può attivare rapidamente il meccanismo di protezione, interrompere il circuito pericoloso o regolare i parametri operativi per evitare danni alla scheda PCB e incidenti di sicurezza.
2, collegamento di elaborazione: "processo di produzione fine" per garantire le prestazioni
La lavorazione della scheda PCB del micro inverter fotovoltaico richiede precisione e stabilità del processo estremamente elevate e il controllo di ciascun collegamento influisce direttamente sulle prestazioni finali. Deve essere completato attraverso il coordinamento di più processi, concentrandosi sulla produzione e sulla lavorazione della scheda PCB stessa durante tutto il processo.
(1) Selezione e pretrattamento del substrato
Il primo passo nella lavorazione è la selezione del substrato, che dovrebbe essere combinato con le caratteristiche operative esterne del sistema fotovoltaico per selezionare substrati PCB con resistenza alle alte e basse temperature, resistenza alla corrosione, forte isolamento ed eccellenti prestazioni di dissipazione del calore. I comuni materiali del substrato dovrebbero dare priorità al mantenimento della stabilità strutturale in ambienti ad-termine elevato-a temperatura elevata a lungo termine, pur possedendo una buona resistenza meccanica per evitare la deformazione del substrato o il degrado delle prestazioni causato dai cambiamenti ambientali esterni. Dopo aver selezionato il substrato, è necessario il pre-trattamento: innanzitutto rimuovere l'olio e le impurità sulla superficie del substrato attraverso un processo di pulizia chimica, quindi utilizzare la lucidatura meccanica per migliorare la ruvidità della superficie, migliorare l'adesione tra il circuito successivo e il substrato e gettare una buona base per la fabbricazione del circuito.
(2) Produzione in linea e trasferimento grafico
La fabbricazione dei circuiti è il processo principale della lavorazione delle schede PCB, che richiede il trasferimento preciso dei modelli circuitali completati sulla superficie del substrato attraverso la tecnologia fotolitografica. Innanzitutto, rivestire uniformemente la superficie del substrato con fotoresist e utilizzare attrezzature professionali per controllare lo spessore e l'uniformità del rivestimento per garantire l'effetto fotolitografia; Successivamente, il modello circuitale viene accuratamente proiettato sul fotoresist attraverso una macchina di esposizione, e il tempo e l'intensità dell'esposizione vengono rigorosamente controllati per garantire la chiarezza del modello; Successivamente, viene eseguito il processo di sviluppo per rimuovere il fotoresist non esposto, risultando in un chiaro contorno del modello di circuito sulla superficie del substrato; Infine, la tecnologia galvanica viene utilizzata per depositare uno strato metallico (solitamente rame) nell'area grafica per formare linee conduttive. Durante il processo, è necessario un controllo preciso della corrente e del tempo di galvanica per garantire uno spessore uniforme e una conduttività stabile delle linee ed evitare errori di trasmissione del segnale tra i moduli dovuti a deviazioni della linea.
(3) Trattamento di foratura e metallizzazione dei fori
Per realizzare connessioni circuitali tra diversi strati della scheda PCB, sono necessari il trattamento di foratura e metallizzazione dei fori. Innanzitutto, in base ai requisiti, utilizzare un trapano CNC ad alta-precisione per praticare i fori nella posizione designata sul substrato, controllare rigorosamente la dimensione del foro e la precisione della posizione del foro e garantire che la posizione del foro corrisponda ai requisiti per la successiva installazione dei componenti e la connessione tra gli strati; Una volta completata la perforazione, un sottile strato di rame viene depositato sulla parete del foro attraverso un processo di deposizione chimica del rame, quindi ispessito mediante galvanica per rendere il foro conduttivo e ottenere una connessione elettrica tra i diversi strati del circuito. Durante il processo, è necessario controllare lo spessore e l'uniformità della deposizione di rame per evitare problemi come l'assenza di rame sulla parete del foro o il distacco dello strato di rame, garantendo una trasmissione stabile del segnale tra gli strati.
(4) Processo di trattamento superficiale
Per migliorare la resistenza alla corrosione, la resistenza all'usura e l'affidabilità della saldatura delle schede PCB, è necessario un trattamento superficiale. I processi comuni includono deposizione d'oro, stagnatura, spruzzatura di stagno, ecc.: il processo di deposizione d'oro può formare uno strato dorato uniforme sulla superficie della scheda PCB, con eccellente conduttività e resistenza all'ossidazione, adatto per aree di circuiti ad alta-precisione; Il processo di stagnatura forma uno strato di stagno sulla superficie, che è-economico e può prevenire efficacemente l'ossidazione dello strato di rame; Il processo di spruzzatura dello stagno utilizza il livellamento dell'aria calda per formare uno strato liscio di lega di stagno e piombo sulla superficie, migliorando la resistenza all'usura. Durante la lavorazione, è necessario controllare lo spessore e l'uniformità del rivestimento per garantire che le prestazioni della superficie soddisfino i requisiti per l'uso esterno a lungo termine.
(5) Formatura e trattamento dei bordi
Dopo aver completato il circuito e il trattamento superficiale, la scheda PCB deve essere formata ed elaborata. In base alle dimensioni, utilizzare punzonatrici CNC o apparecchiature di taglio laser per tagliare il substrato nella forma desiderata, controllare rigorosamente la precisione della formatura e garantire che l'errore dimensionale rientri nell'intervallo consentito; Dopo la formatura viene effettuato il trattamento dei bordi per eliminare bave e spigoli vivi sui bordi del pannello. I bordi vengono levigati tramite processi di molatura o smussatura per evitare danni ad altri componenti a causa di spigoli vivi durante la successiva installazione, migliorando al contempo la stabilità meccanica complessiva della scheda PCB.
(6) Test e controllo di qualità
L'intero processo di lavorazione richiede più cicli di ispezione per garantire la qualità della scheda PCB. In primo luogo, vengono condotte ispezioni speciali dopo il completamento di ciascun processo: dopo la produzione del circuito, vengono utilizzate apparecchiature di ispezione ottica per verificare se sono presenti cortocircuiti, circuiti aperti, deviazioni della larghezza della linea e altri problemi nel circuito; Controllare l'apertura e la precisione della posizione del foro dopo la perforazione; Misurare lo spessore e l'adesione del rivestimento dopo il trattamento superficiale. Il prodotto finale deve essere sottoposto a test sulle prestazioni elettriche, inclusi test di resistenza di isolamento, test di conduttività, ecc., per verificare se il funzionamento del circuito è normale; Condurre contemporaneamente test preliminari di adattabilità ambientale, simulando ambienti esterni come alta temperatura, bassa temperatura e caldo umido, per verificare la stabilità delle prestazioni delle schede PCB in condizioni estreme, assicurando che ciascuna scheda PCB soddisfi i requisiti operativi del sistema fotovoltaico.
3, Valore applicativo: Promuovere “l'efficienza e la sicurezza” degli impianti fotovoltaici
Nei sistemi fotovoltaici distribuiti, il valore applicativo delle schede pcb micro inverter fotovoltaiche si riflette principalmente in due aspetti: in primo luogo, migliorare l'efficienza di generazione di energia del sistema e, in secondo luogo, garantire la sicurezza del funzionamento del sistema.
Dal punto di vista dell’efficienza della generazione di energia, i tradizionali inverter centralizzati devono aggregare e convertire le uscite di più moduli fotovoltaici. Se uno dei moduli risultasse ostruito o malfunzionante ciò influirebbe sulla potenza in uscita dell'intera stringa; Il micro inverter corrisponde ad un singolo modulo fotovoltaico e ciascuna scheda pcb fornisce in modo indipendente il supporto per la conversione energetica del modulo. Grazie ad un layout circuitale preciso, ogni modulo funziona al suo punto di massima potenza, evitando perdite di efficienza causate dall'effetto barile.
Dal punto di vista della sicurezza operativa, il circuito di protezione della scheda PCB è fondamentale. Ad esempio, quando la rete elettrica viene interrotta, il circuito di protezione con effetto isola può rilevare rapidamente lo stato di perdita di potenza della rete elettrica, interrompere il circuito pericoloso, evitare di trasmettere energia elettrica alla rete elettrica e garantire la sicurezza del personale di manutenzione; Il circuito di protezione da sovratemperatura può regolare lo stato di funzionamento del circuito quando la temperatura della scheda PCB è troppo elevata, evitando che la scheda PCB venga danneggiata a causa del surriscaldamento. Inoltre, il circuito di comunicazione sulla scheda PCB può caricare dati operativi in tempo reale-, consentendo al personale operativo e di manutenzione di rilevare tempestivamente potenziali guasti (come invecchiamento della linea e prestazioni di isolamento ridotte), eseguire la manutenzione in anticipo e ridurre i tempi di inattività del sistema.
