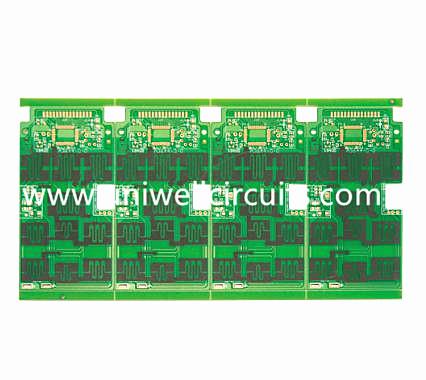

PCB di inchiostro di carbonio ENIG
1. Descrivere il prodotto
Nome: PCB ENIG per inchiostro di carbonio
Materiale: FR - 4
Spessore piastra: 1,4 mm.
Larghezza della linea / distanza linea minima: 2,0 mm / 1,5 mm.
Apertura minima: 1,65 mm.
Spessore del rame: 40um.
Trattamento superficiale: ENIG
Grado ignifugo: 94v-o.
Uniwell Circuits Co., Ltd. si è impegnata a fornire servizi chiavi in mano per PCB e PCBA e servizi One-Stop EMS (servizi di produzione elettronica) per 10 anni. Con i nostri professionisti nella progettazione elettronica, produzione di PCB, assemblaggio di PCB e sourcing di componenti / BOM kitting, possiamo sempre fornire ai nostri clienti le migliori schede PCB e PCBA con costi contenuti e tempi di consegna rapidi.
2. Perché Uniwell?
1) Termine di consegna rapido ed econimico.
2) Fornire prototipi di PCB e PCBA e servizi di scheda rapida a media e bassa volumn.
3) Fonte componente purcharsing, SMT e PCBA one-stop.
4) Risposta di virgolette di due ore, produzione di 24 ore a giro rapido.
5) FR4 Campione bilaterale e 4-6 strati in 48 ore.
E manteniamo sempre il tuo interesse:
* Ottieni un prodotto di alta qualità.
* Ottieni un prezzo inferiore del prodotto per occupare il mercato dal nostro ordine online
* Il nostro servizio one-stop libera la tua energia per concentrarsi sul design e sul marketing.
* Ottieni un partner strategico a lungo termine.

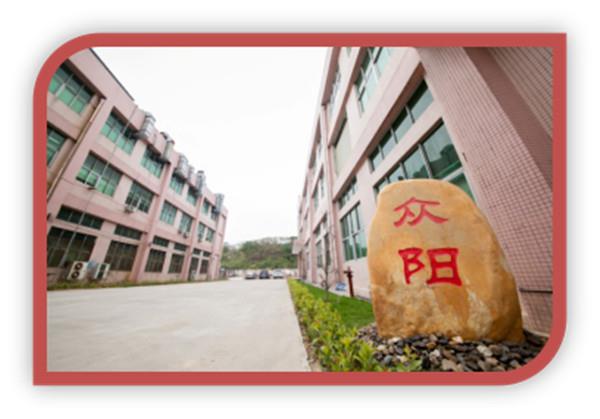

3. Chi siamo?
Uniwell Circuits Co., Ltd è un produttore professionale di PCB e PCBA ed EMS (servizio di produzione elettronica) con quasi 10 anni di esperienza nella progettazione e layout di PCB, fabbricazione di PCB, assemblaggio di PCB, prototipo PCBA, test PCBA, Sourcing di parti elettroniche ed EMS per i tipi di produzione elettronica intelligente.
4. Consegna veloce del PCB
Al fine di soddisfare i comandi dei clienti, offriamo un servizio di consegna rapida, a singola e doppia faccia in 24 ore, a 4-6 strati in 48 ore. Promettiamo alla consegna in tempo. Se avete progetti urgenti, non esitate a contattarci, siamo felici di aiutarvi.
Livelli | Quick-turn | Ordine del campione | Ordine di massa |
singolo | 24 ore | 3 giorni lavorativi | 7 giorni lavorativi |
Doppio | 24 ore | 4 giorni lavorativi | 7 giorni lavorativi |
4-6layer | 48 ore | 5-6 giorni lavorativi | 10 giorni lavorativi |
8-12layer | 120 ore | 7-9 giorni lavorativi | 15 giorni lavorativi |
Basato su FR-4, esclude il tempo di consegna del materiale | |||
5. poca conoscenza
Il design del PCB si riferisce alla disposizione del circuito attraverso il disegno di massima del progetto per produrre il circuito stampato al minor costo possibile. In passato, di solito si basano su costosi strumenti speciali per completare, ma ora con strumenti software gratuiti ad alte prestazioni, come DesignSpark Il PCB e la crescente popolarità del modello di design accelerano notevolmente la progettazione del progettista di PCB.
Nonostante il personale di progettazione tecnica sappia, uno schema di progettazione perfetto è il modo migliore per evitare problemi, ma è ancora una perdita di tempo e uno spreco di denaro, allo stesso tempo, prendere una soluzione temporanea non effettuare un metodo di cura permanente. Ad esempio, se nel test di compatibilità elettromagnetica (EMC) è stato riscontrato che il problema causerà molti costi, e anche necessario per regolare lo schema di progettazione originale e renderlo, occorreranno mesi.
Il layout è uno dei primi problemi affrontati dai progettisti. Il problema dipende da una parte del disegno e alcuni dispositivi devono essere configurati in base a considerazioni logiche. Va notato, tuttavia, che i componenti sensibili alla temperatura, come i sensori , deve essere separato dai componenti che generano calore, inclusi i convertitori di potenza. Per una varietà di design dell'alimentatore, il convertitore di alimentazione 12 v e 15 v, può essere impostato rispettivamente in posizione diversa del circuito stampato, poiché producono calore ed elettronica il rumore influenzerà l'affidabilità e le prestazioni di altri componenti e circuiti stampati.
Questi componenti influenzeranno le proprietà elettromagnetiche del progetto del circuito, non è solo per le prestazioni del circuito stampato e il consumo di energia è molto importante, perché anche l'economia del circuito porta grande influenza, quindi tutte le apparecchiature PCB vendute in Europa devono avere CE mark, per dimostrare che non causerà interferenze ad altri sistemi. Tuttavia, questo di solito è solo in termini di alimentazione, e ci sono molti dispositivi che emettono rumore, come convertitori DC-DC e convertitori di dati ad alta velocità. difetti nella progettazione del circuito stampato, questi rumori possono essere catturati dai canali e irradiati come piccole antenne, causando rumore e anomalie di frequenza.
Soluzione:
Nel processo di progettazione del circuito stampato (PCB), possono essere adottati molti metodi diversi per risolvere vari problemi. Ha la regolazione dello schema di progettazione stesso, come ad esempio la regolazione del layout della linea e la riduzione del rumore; metodi di layout del circuito stampato. Gli elementi di design possono essere installati automaticamente tramite lo strumento di layout, ma se è possibile regolare manualmente il layout automatico, contribuirà a migliorare la qualità del design del circuito. Con questa misura, il rilevamento delle regole di progettazione si baserà su i documenti tecnici per garantire che il design del circuito stampato possa soddisfare i requisiti dei produttori di PCB.
La separazione delle diverse schede di circuito può ridurre la capacità associata, ma questo aumenterà il numero di strati sul circuito stampato, aumentando così i costi e portando più fori nel foro. Anche se il sistema ortogonale di alimentazione e la progettazione del circuito di messa a terra possono aumentare il PCB dimensione fisica, ma può giocare a doppio piano PCB nell'utility, ridurre efficacemente la capacità elettrica e la complessità della produzione del circuito stampato.
Compreso lo strumento di progettazione PCB DesignSpark, all'inizio della progettazione, può aiutare gli ingegneri a risolvere molti problemi, progettazione ingegneristica, tuttavia, i ricercatori devono ancora alla domanda di progettazione per PCB (circuito stampato) avere una piena comprensione.Ad esempio, se il redattore di circuiti stampati (PCB), all'inizio del progetto per richiedere strati di circuiti stampati, ad esempio una scheda a doppio circuito, è necessario disporre di un piano di massa e uno strato di alimentazione, due strati di schede indipendenti. Elemento di layout automatico la tecnologia è utile per aiutare i progettisti a dedicare più tempo, a progettare il layout dell'area delle apparecchiature, ad esempio, se l'apparecchiatura di alimentazione e le linee di segnale sensibili o l'area di temperatura più elevata sono troppo vicine, creeranno molti problemi. È lo stesso, anche la linea del segnale può essere cablata automaticamente, evitando il verificarsi della maggior parte delle domande contemporaneamente, tuttavia, analizzare le aree ad alto rischio e le operazioni manuali, contribuirà a migliorare notevolmente la qualità del rcuit board (PCB) design, migliorare la redditività, ridurre i costi complessivi.
Il rilevamento delle regole di progettazione è anche uno strumento molto potente che può essere utilizzato per rilevare i circuiti e garantire che la distanza tra le linee non sia troppo ravvicinata, con conseguente breve ritorno. Tuttavia, la progettazione generale ha ancora un alto valore economico. può anche essere usato per rilevare e regolare lo strato di potenza e lo strato di base per evitare di produrre ampie regioni di condensatori associate.
Gli strumenti di cui sopra aiuteranno Gerber ed Excellon, che li aiuteranno a produrre la progettazione finale del prodotto, e lavoreranno su linee e circuiti stampati, oltre che attraverso fori di perforazione. In questo modo, i documenti tecnici sono strettamente collegati ai produttori di PCB .
Conclusione:
Molti problemi devono essere considerati nel processo di progettazione del PCB e gli strumenti inclusi DesignSpark PCB possono affrontare efficacemente gran parte dei problemi. Utilizzando alcune delle migliori linee guida pratiche, il personale di progettazione tecnica può ridurre efficacemente i costi, migliorare l'affidabilità del circuito, allo stesso tempo soddisfano i requisiti delle specifiche del sistema, ad un costo relativamente basso della certificazione del sistema di deflessione, in modo da evitare ulteriori problemi.
