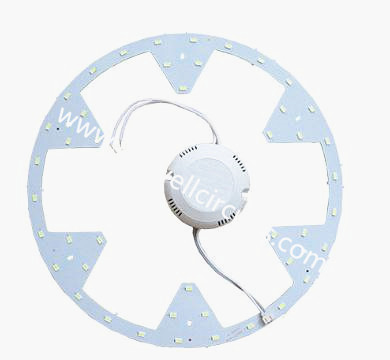

Circuito dei dispositivi interni
1. specifiche di produzione
Dettagli per scheda circuiti dispositivi interni | |
Nome della parte: | Circuito dei dispositivi interni |
Materiale di base: | Laminato base alluminio |
Conteggio dei livelli: | 2 strati |
Spessore di rame: | 1 oz o 35um |
Spessore del pannello finito: | 1,6 millimetri |
Colore maschera di saldatura: | White Liquid Photo Imageable Soldermask (LPI) |
Colore della legenda: | no |
Superficie finita: | OSP |
Profilo: | CNC + V-CUT |
Conduttività termica: | 1.0W / mK |
Tensione di rottura dello strato isolato | ≥3KV |
Area di applicazione: | Illuminazione a LED |
La caratteristica del circuito in alluminio
1) Alta conducibilità termica
2) hanno un eccellente ritardante di fiamma
3) elevata resistenza meccanica
4) stabilità dimensionale
5) ottimo dissipatore di calore
6) schermatura elettromagnetica, ecc.
2. informazioni aziendali
Uniwell Circuits Co., ltd, fondata nel 2007 a Shenzhen, adiacente a Hong Kong, con facile trasporto e posizione ideale. All'inizio siamo un distributore di PCB, sin dalla nostra formazione, ci siamo concentrati fortemente sulla qualità, sui costi e sul servizio, e abbiamo sperimentato una crescita continua.
Uniwell si concentra sul servizio pcb ad alto mix, basso volume e quick turn. Con una posizione di mercato speciale e un'eccellente cultura aziendale, siamo in grado di fornire un servizio "One-stop shop" da 1 a 32 strati di prodotti PCB, che include PCB a strato singolo e doppio, PCB multistrato, PCB flessibile (PCB nucleo metallico) PCB (FPCB) , PCB rigido rigido (PCB rigido rigido), schede PCB ad alta densità (HDI), pannelli in rame pesante, schede di capacità e resistenza interrate, ecc. I nostri prodotti coprono vari prodotti esportati in Europa, America e Asia.
Ora Uniwell ha formato lo sviluppo del mercato, la ricerca del prodotto, lo sviluppo, la produzione, il sistema completo di garanzia della qualità, ci concentriamo su qualità, costi, servizio e crescita continua con esperienza e siamo riusciti a passare la certificazione dei sistemi di qualità internazionali come ISO 9001 , UL e ISO14001 sistema di qualità ambientale.

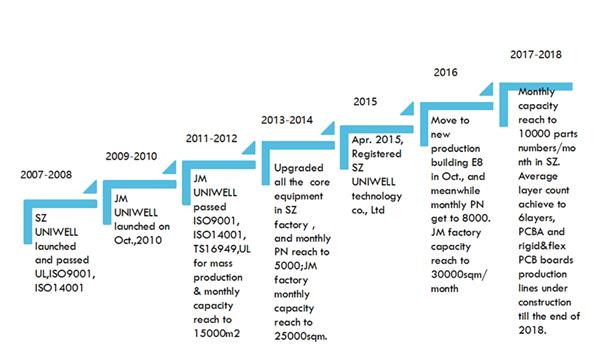

3. Pietra miliare dell'azienda
4. Capacità del prodotto
Materiale | FR4, CEM-3, Metal Core, |
Senza alogeni, Rogers, PTFE | |
Max. Dimensioni del pannello di finitura | 1500X610 mm |
Min. Spessore della tavola | 0,20 mm |
Max. Spessore della tavola | 8,0 mm |
Sepolto / cieco Via (non incrociato) | 0,1 millimetri |
Aspetto razione | 16:01 |
Min. Dimensione di foratura (meccanica) | 0,20 mm |
Tolleranza PTH / Pressing fit hole / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Conteggio strati | 40 |
Max. rame (interno / esterno) | 6 OZ / 10 OZ |
Tolleranza di trapano | +/- 2mil |
Registrazione da strato a livello | +/- 3mil |
Min. larghezza della linea / spazio | 2.5 / 2.5mil |
Passo BGA | 8mil |
Trattamento della superficie | HASL, HASL senza piombo, |
ENIG, Immersion silver / Tin, OSP |

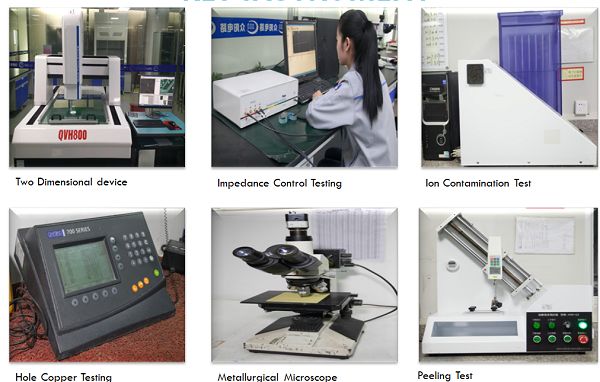

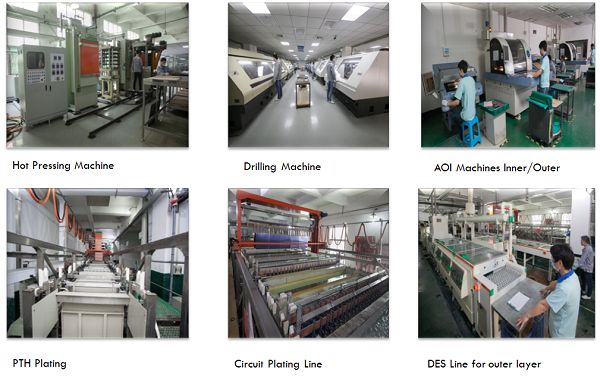

5. Apparecchiature di produzione
Uniwell ha molti anni di esperienza nella fabbricazione di PCB in alluminio. Con il nostro team di progettazione e produzione avanzato e attrezzature di produzione di fascia alta, garantisce un perfetto isolamento tra ogni strato e buone prestazioni di ogni conduttore in PCB multistrato.
