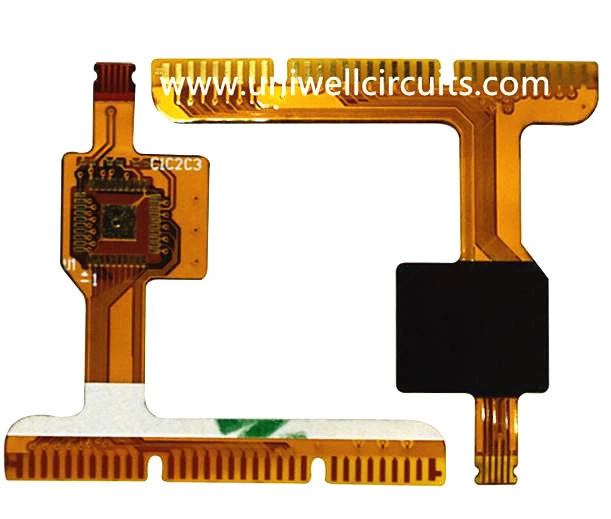

Scheda di circuiti flessibili per il controllo del sensore1 strati
1. Descrivere il prodotto
specificazione
Nome: scheda per circuiti flessibili di controllo Sensor1
strati: 1
Spessore: 0,12 mm
Materiale: materiale elettrolitico non incollato su due lati.
Spessore del rame: 1/2 OZ
Trattamento superficiale: 1 microinclinazione
Minima larghezza linea / distanza linea: 0,15 mm / 0,075 mm.
Spessore rinforzante FR4: 0.3mm.
Applicazione: controllo del sensore
Grazie a una solida rete con i migliori produttori di PCB flex, Uniwell Circuits è in grado di fornire ai nostri clienti schede di circuiti stampati flessibili con una grande varietà di tecnologie, dalle semplici schede flex single-sided al complesso flex multistrato, dalle applicazioni commerciali al PCB militare ad alta affidabilità . Siamo in grado di trasformare i vostri PCB flessibili con la stessa rapidità delle 24 ore, a seconda delle tecnologie. Se sei alla ricerca di quantità di produzione di flex o di un prototipo di PCB flessibile, gli esperti di Uniwell sono lì per assistere in ogni fase del processo al miglior valore.
2. Applicazioni FPCB
Le FPCB sono ampiamente utilizzate in ambito di comunicazione, rete, prodotti digitali, controllo industriale, assistenza medica, aeronautica e astronautica, difesa e campi militari, ecc.
3. Le nostre capacità
Siamo in grado di trasformare il tuo ordine di produzione PCB flessibile in soli 24 ore.
Livelli: 20 (include 12layer)
Linea wideth / space (mil) in innerlayer: 3/3, 3.5 / 3.5
Proporzioni: 20: 1 (PTH); 1: 1 (cieco)
Min. diametro del foro di perforazione (mil): 6 (meccanico); 4 (laser)
Distanza dalla perforazione al conduttore (mil): 6
Tolleranza per controllo impedenza (+/-): 10%
4. Piccole conoscenze --- alcuni vantaggi dei PCB flessibili
Alcuni vantaggi dei PCB flessibili
I principali vantaggi dei circuiti flessibili rispetto ai tradizionali cablaggi e schede rigide includono i seguenti vantaggi elencati di seguito. Leggi la nostra lista completa dei vantaggi dei PCB Flex.
I vantaggi delle schede Flex includono:
● Errori di cablaggio ridotti
● Eliminazione di connettori meccanici
● Flessibilità di progettazione senza precedenti
● Densità del circuito più alta
● Gamma di temperature operative più robuste
● Qualità del segnale più forte
● Migliore affidabilità e controllo dell'impedenza
● Riduzione delle dimensioni e del peso
Esistono anche svantaggi Flex PCB:
● Maggiore costo del materiale rispetto al PCB flessibile rigido o rigido
● Abilità a bassa temperatura nei circuiti flessibili
● Assemblaggio più difficile e complesso
● facilmente danneggiabile a causa di un uso improprio (facile da piegare e ammaccare)
● Sensibile ai graffi
● Difficile o impossibile da riparare una volta danneggiato
● Richiede condizioni di conservazione adeguate (plastica senza zolfo)
Per garantire la massima qualità del circuito flessibile, offriamo anche cicli termici e test di shock per garantire il corretto utilizzo nell'ambiente desiderato. La masterizzazione di PCB nei test è disponibile per tutte le schede fornite da Uniwell. Possiamo anche fornire l'assemblaggio PCB per tutti i tipi di circuiti stampati.
