Shenzhen Uniwell Circuits Co., Ltd. è uno dei principali produttori e fornitori di circuiti stampati flessibili su un lato di Uniwell Circuits in Cina, supporta anche un servizio personalizzato a basso prezzo. Se hai intenzione di acquistare un circuito flessibile monofacciale Uniwell Circuits di alta qualità, ti invitiamo a ottenere un preventivo dalla nostra fabbrica.
Tipo di substrato: utilizzando una pellicola isolante flessibile in poliimmide (PI) come substrato centrale, combinata con un singolo strato di lamina di rame conduttiva, la struttura complessiva è costituita da soli tre strati: pellicola di copertura, strato di rame e pellicola di base in poliimmide.
Spessore tipico: può essere controllato nell'intervallo 0,08-0,15 mm, nel complesso leggero e sottile, adatto a spazi di installazione ristretti.
Caratteristiche del processo: design a foro passante non placcato, flusso di processo semplice, elevata resa produttiva
Processo del prodotto
Nome:

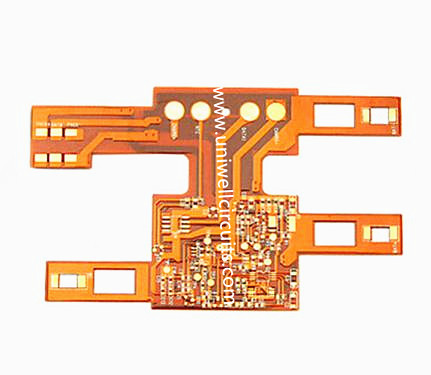

Circuito flessibile su un lato
Parametri di base:
struttura del materiale: adesivo biadesivo + pellicola di copertura gialla a bassa perdita + (linea di rame + colla + materiale di base in poliimmide dielettrico ad alta frequenza + colla + linea di rame) + pellicola di copertura gialla a bassa perdita.
Maschio:
+ / - 0.03 mm
Spessore:
0.15 mm
Processo di produzione:
rivestimento per saldatura, placcatura a innesto, strato di copertura, tipo rivestito con pellicola, resistenza - schermatura del tipo a saldatura.
Trattamento superficiale:
oro per immersione (1~2 micropollici)
Larghezza minima della linea/distanza della linea:
0,06 mm/0,09 mm
Caratteristiche principali del prodotto
Massima flessibilità: può essere piegato, piegato e avvolto liberamente, con un raggio di curvatura statico di sole 6 volte lo spessore della tavola e una durata di piegatura dinamica di oltre 100.000 volte. Dopo ripetute piegature, il circuito non è facile da rompere o cadere.
Elevato utilizzo dello spazio: la forma leggera può adattarsi alla struttura interna di dispositivi irregolari e, rispetto ai tradizionali PCB rigidi, può aiutare a ridurre il volume occupato del dispositivo di circa il 30%, riducendo notevolmente il peso complessivo della macchina.
Stabile e affidabile: il circuito è realizzato in un foglio di rame ricotto laminato e ricoperto da una pellicola protettiva isolante sulla superficie, che può prevenire efficacemente l'usura e l'ossidazione, garantendo la stabilità della trasmissione del segnale dei circuiti semplici a bassa frequenza.
Elevata redditività: nessuna necessità di complessi processi di perforazione o allineamento degli interstrati, ciclo di produzione breve e massimo controllo dei costi di materiale e lavorazione soddisfacendo al tempo stesso i requisiti di connessione del circuito di base.
Scenari applicativi tradizionali
Questo tipo di circuito flessibile su un solo lato è rivolto principalmente a scenari con strutture circuitali semplici e basati principalmente su connessioni di segnale di base:
Nel campo dell'elettronica di consumo: cavi per tastiere di telefoni cellulari, cavi di collegamento interno per cuffie TWS, semplici cavi di sensori per dispositivi indossabili intelligenti, circuiti giocattolo, ecc.
Nel campo dell'illuminazione optoelettronica: portacircuiti interni per strisce luminose LED flessibili, regali culturali e creativi luminescenti e accessori luminescenti leggeri.
Settori industriali e medici: linee di collegamento di base per apparecchiature di controllo industriale, cablaggio flessibile interno per strumenti di rilevamento portatili, cavi di segnale per semplici sensori medici.
Altri scenari: connessioni flessibili incrociate per vari piccoli dispositivi elettronici portatili, in sostituzione dei cablaggi tradizionali per ottenere layout spaziali più compatti.
2.Il nostro fornitore

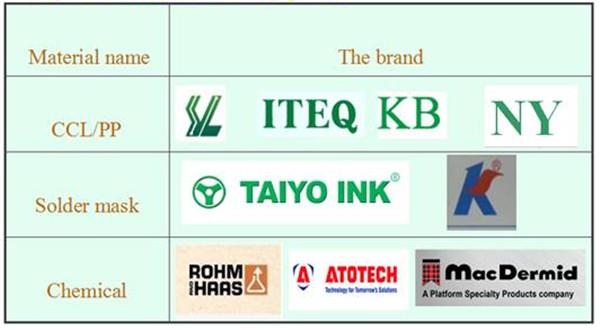

I materiali giusti sono fondamentali quando si tratta di un circuito stampato rigido-flessibile o di qualsiasi circuito stampato. I PCB con materiali scadenti possono guastarsi nei momenti cruciali, rompersi, prendere fuoco, causare scintille pericolose o compromettere in altro modo il funzionamento. Uniwell utilizza solo i migliori materiali per ciascun PCB rigido-flessibile per assicurarsi di ottenere i migliori risultati in termini di trasmissione del segnale, conduttività termica e sicurezza.

3.Il nostro servizio
Puoi ottenere i servizi di seguito daCircuiti Uniwell:
PCB, PCBA, PCB a un lato, PCB a doppio lato, PCB multistrato, PCB in alluminio, PCB in stagno spray, PCB in oro immerso, PCB per cellulare HDI, PCB doratura, (circuito stampato con assemblaggio) PCBA, SMT PCBA, DIP PCBA, copia PCB e PCBA, assemblaggio PCB, OSP, HASL e così via
PCBA (circuito stampato con assemblaggio)
a) Essendo produttori di PCB, abbiamo sempre un rapporto molto stretto con la progettazione
b) Di conseguenza, siamo in un'ottima posizione per fornire non solo PCB, ma anche per assemblare l'intero prodotto per voi
c) Invece di rivolgersi a un produttore separato per PCB e assemblaggio, è meglio scegliere un produttore che possa fare entrambe le cose.
d) Facciamo sempre il nostro miglior prezzo, la migliore qualità e il miglior servizio in PCB e PCBA per voi con un controllo di qualità ottimale e di alta qualità
Forniamo un servizio completo dal PCB al PCBA, dai prototipi a rotazione rapida alla produzione di massa
Per PCB, possiamo produrre 2-30 ayer a prezzi molto competitivi, piccoli ordini accettabili
Desideriamo una buona qualità, una consegna puntuale e un servizio perfetto dovrebbero essere il motivo per cui ci scegliete come fornitore di PCB e PCB in Cina.
4.Domande frequenti
D: Devo utilizzare un materiale FR4 con il Td più elevato (temperatura di decomposizione Td =) per la saldatura senza piombo?
È preferibile un valore Td maggiore, soprattutto se la scheda è tecnicamente complessa ed esposta a numerose saldature di rifusione, ma ciò può comportare costi più elevati. Conoscere il processo di assemblaggio può aiutare a fare le scelte giuste.
D: Qual è la differenza tra "Dicy" e "nonDicy" come sistema di indurimento nella resina epossidica FR4?
Dicy (Dicyandiamine) è di gran lunga il sistema di indurimento più comune per questa resina epossidica; normalmente fornisce un valore Td di circa 300–310 gradi mentre un "nonDicy", cioè una resina epossidica a polimerizzazione fenolica ha un valore Td di circa 330–350 gradi e può quindi resistere meglio alla temperatura più elevata.
D: Cosa significa "CAF"?
CAF (filamento anodico conduttivo) significa che si verificherà una reazione elettrochimica tra l'anodo di rame e il catodo, che potrebbe provocare un cortocircuito interno nel materiale.
D:Quale superficie PCB è la migliore per la saldatura senza piombo?
Non esiste una "superficie migliore"; tutte le superfici hanno i loro pro e contro. Quale dovresti scegliere dipende da molti fattori. Si prega di consultare i nostri tecnici o rivedere le informazioni sulle finiture superficiali all'interno di questa sezione del sito.
D: Quali sono le norme relative ai ritardanti di fiamma? Esisteva un divieto nazionale contro il TBBP-A, che domina nel settore dell'elettronica?
No, dall'indagine è emerso che per ragioni pratiche non è possibile vietare.
D: Qual è la differenza tra il ritardante di fiamma aggiunto in forma reattiva o additiva?
Il ritardante di fiamma reattivo è legato chimicamente alla resina epossidica e non si dissolve né migrerà fuori dal prodotto come parte del deposito di rifiuti.
