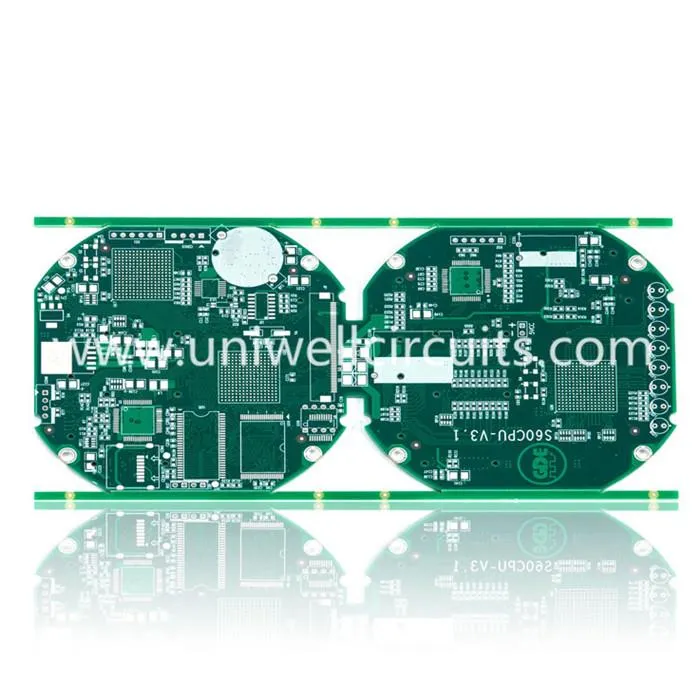

Circuito stampato senza alogeni LF HASL

1. prodotti descrivono

Specifiche tradizionali
Strato: 6
Spessore del pannello: 1,6 mm
Trattamento superficiale: LF HASL.
Materiale: FR4.
Minima larghezza linea / distanza linea: 5 / 10mil.
Foro minimo: 0.3mm

2. informazioni aziendali
I circuiti Uniwell sono stati trovati nel 2007, specializzato in vari PCB, PCB rigido da 1 a 40 strati, PCB ad alta frequenza, PCB in alluminio, PCB flessibile, PCB rigido-rigido, ecc. La nostra fabbrica copre un'area di 15000 metri quadrati e produce circa 300.000 metri quadrati al mese. Siamo basati sul sistema di gestione della qualità ISO9001 per controllare la gestione della qualità; ottenere anche certificazioni di ISO 14001 sistema di gestione ambientale e OHSAS 18001 sistema di gestione della salute e sicurezza dell'occupazione per tutti i prodotti sono passati attraverso la certificazione UL, l'intera azienda svolge da ISO / TS16949 e QC080000 per supportare qualità, produzione, marketing e risorse umane ecc.

Crediamo in una filosofia di essere centrati sulla persona e in linea con lo spirito di innovazione e miglioramento continuo. Con il mercato come nostra guida e con la qualità, l'efficienza e la garanzia dei nostri processi, ci sforziamo di produrre prodotti e servizi di livello mondiale e di migliorare continuamente la soddisfazione del cliente. Inoltre, Uniwell Circuits prevede di dare il suo contributo al continuo progresso dell'industria elettronica per la nostra maggiore forza a supporto dei clienti.

3. Dettaglio della nostra capacità di fabbrica:

4. Piccole conoscenze sul trattamento superficiale
Se si stanno producendo PCB per la prima volta, può essere piuttosto scoraggiante cercare di prendere decisioni su tutte le opzioni di produzione: materiale di substrato, classificazione del fuoco, soldermask, maschere pelabili, inchiostri sovrapposti, spessore del pannello, spessore del rame, placcatura passante , panelisation e così via. Una delle decisioni più importanti è sicuramente la selezione della finitura superficiale.
Sfortunatamente non esiste una "migliore" finitura superficiale PCB e tutte le finiture hanno punti buoni e cattivi, quindi non possiamo semplicemente dire "usare la finitura X" e sapere che è giusto per tutte le situazioni. Selezionare una finitura superficiale è una questione di prendere una decisione in base ai trade-off più appropriati per l'uso previsto.

ENIG
Tutti i PCB Freetronics prodotti finora utilizzano una finitura superficiale denominata "ENIG", che sta per "Electroless Nickel Immersion Gold". Consiste di uno strato sottostante di nichel con un sottile strato d'oro sopra la parte superiore. Lo strato d'oro è molto sottile e non ha lo scopo di fornire la struttura principale della pista, ma si comporta come un rivestimento protettivo per il nichel per evitare che si appanni prima che sia saldato. L'oro è estremamente resistente alla corrosione, quindi ENIG ha diversi punti positivi: può essere toccato con le dita nude senza appannarsi, ha una durata molto lunga, e le pastiglie / tracce sono molto piatte e squadrate - qualcosa che può essere importante per l'ammenda -pitch parti montate sulla superficie.
Un aspetto negativo di ENIG è che ci vuole un po 'più di saldatura per completare un giunto perché la superficie non è ancora stata premontata, e perché non c'è uno strato di lega esistente da fondere contro il ferro e aumentare il area di contatto iniziale (quindi aumentando la velocità di trasferimento del calore) può richiedere un secondo in più per ottenere il giunto caldo. È davvero necessario assicurarsi che il ferro abbia un buon contatto con il giunto per assicurarsi che venga trasferito abbastanza calore alla pista e al piombo del componente.

HASL
La finitura superficiale più comune che si vede sui PCB è denominata "HASL", o "Saldatura ad aria calda". Le lastre HASL vengono immerse nella lega di saldatura fusa e quindi l'eccesso viene rimosso usando dei coltelli ad aria calda per lasciare uno strato di saldatura più sottile possibile. La saldatura stessa protegge quindi la pista sottostante dalla corrosione rendendo estremamente facile la saldatura sui pezzi, poiché l'intero pad è pre-stagnato. È generalmente la finitura più economica disponibile e un'ottima scelta per le schede di uso generale. Uno svantaggio di HASL è che anche dopo che il coltello ad aria calda ha eliminato il maggior eccesso possibile, il menisco del saldatore causerà ancora un leggero arrotondamento dei bordi dei cuscinetti. Ciò fa sì che le parti di montaggio superficiale non si appoggi piano come su una scheda ENIG.
Quindi ti aspetteresti che per una tavola come Uniwell la scelta ovvia sarebbe quella di selezionare una finitura superficiale HASL. Ma c'è un problema. Stiamo cercando di rispettare il più possibile la conformità RoHS, il che significa non utilizzare sostanze pericolose nei nostri prodotti. Ciò significherebbe che non potremmo usare HASL normale: dovremmo usare HASL senza piombo. La saldatura senza piombo ha una temperatura di fusione più alta rispetto alle normali saldature, quindi se ci affidassimo a HASL senza piombo sarebbe fastidioso per i clienti che non dispongono di attrezzature di saldatura prive di piombo. Probabilmente ci ritroveremmo con un sacco di lamentele da parte dei clienti che usavano saldatori e saldatori regolari che hanno difficoltà a ottenere abbastanza calore per la saldatura senza piombo.

Immersion Silver
Un'altra possibile finitura del circuito stampato è "immersion silver" e fornisce una finitura sorprendentemente buona ma ha una durata a scaffale terribile. Per le lastre destinate all'assemblaggio della macchina immediatamente dopo la produzione, l'argento è una grande opzione. Il problema è che si appanna rapidamente e viene influenzato negativamente dal tatto, quindi non va bene per le schede destinate alla distribuzione agli hobbisti per (potenzialmente) lunghe operazioni di conservazione e assemblaggio manuale. Se tenevi tra le mani un PCB ad immersione-argento, lo metti su uno scaffale per un paio di mesi, e poi lo estrai per usarlo, probabilmente troverai che la superficie era terribilmente macchiata e non riuscivi a farti saldare attenersi ad essa.

La "migliore" finitura?
Alla fine ci siamo accordati su ENIG come finitura standard sui nostri PCB a causa dei benefici della lunga durata, della resistenza all'appannamento, della conformità RoHS e della facile saldatura rispetto ad altre finiture superficiali. È più costoso di HASL ma nel complesso ne vale la pena.
