Shenzhen Uniwell Circuits Co., Ltd. è uno dei principali produttori e fornitori di circuiti Uniwell TC350: PCB PTFE ad alta conduttività termica in Cina, supporta anche un servizio personalizzato a basso prezzo. Se hai intenzione di acquistare circuiti Uniwell TC350 di alta qualità: PCB PTFE ad alta conduttività termica, benvenuto per ottenere un preventivo dalla nostra fabbrica.

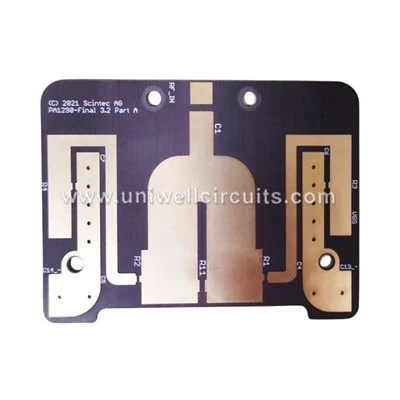

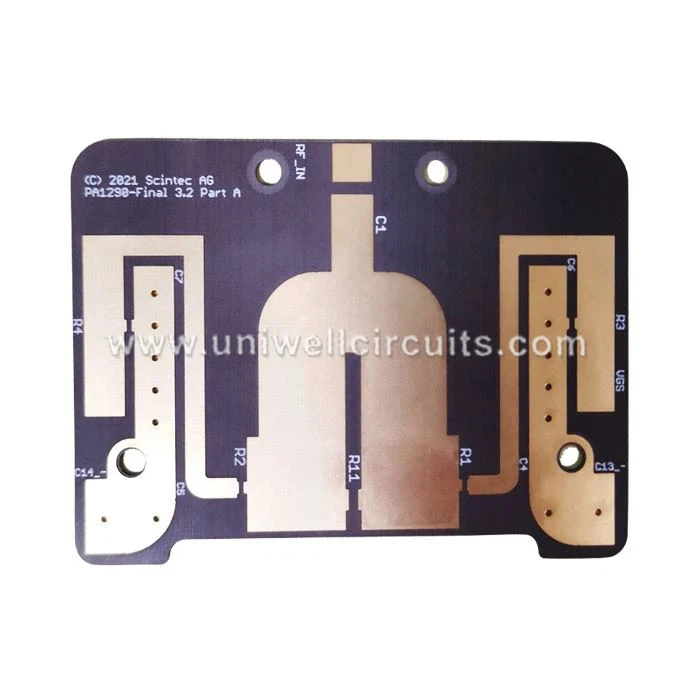

La scheda PTFE ad alta conducibilità termica TC350 dei circuiti Uniwell è una scheda PCB ad alte-prestazioni progettata per scenari ad alta-frequenza e ad alta-potenza. Le sue caratteristiche e applicazioni principali sono le seguenti:
| TC350 | PTFE ad alta conducibilità termica |
| Conduttività termica | 1 WmK |
| DK3.5DF0.0018 |
parametri fondamentali
La costante dielettrica DK è 3,5 e la perdita dielettrica DF è pari a 0,0018~0,0020, il che è molto migliore rispetto alla scheda RO4350B convenzionale
La conduttività termica può raggiungere 0,72-1,0 W/mK, ovvero tre volte quella della normale scheda RT/duroid 5880, e le prestazioni di dissipazione del calore sono eccezionali, il substrato è PTFE riempito con ceramica ad alta conduttività termica e fibra di vetro rinforzata. Il materiale del pannello è morbido, con un basso coefficiente di dilatazione termica e un'eccellente stabilità della fase termica.
Vantaggi tipici
Rispetto al RO4350B, con la stessa potenza di uscita di 100 W, la temperatura del dispositivo può essere ridotta di circa 5 gradi; Rispetto al normale FR-4, l'aumento di temperatura delle linee a microstriscia può essere ridotto di circa 30 gradi. La bassa perdita di trasmissione può ridurre la generazione di calore, l'elevata conduttività termica può dissipare rapidamente il calore, migliorando notevolmente l'affidabilità dei circuiti ad alta potenza.
Scenari applicabili
Ampiamente utilizzato in accoppiatori a microonde ad alta-potenza, amplificatori di stazioni base, antenne ad alta-frequenza, sintetizzatori di potenza a microonde, filtri e altri progetti di circuiti RF che richiedono una rigorosa dissipazione del calore e prestazioni ad alta-frequenza.
Attenzione: il coefficiente di dilatazione termica e la durezza di questo pannello sono significativamente diversi da quelli dell'FR-4 e non è consigliabile eseguire la lavorazione di pressatura mista.
Il metodo di applicazione migliore consiste nell'utilizzare un pannello a doppia faccia-con un substrato per la dissipazione del calore
