Shenzhen Uniwell Circuits Co., Ltd. è uno dei principali produttori e fornitori di circuiti stampati flessibili rigidi per orologi intelligenti Uniwell Circuits in Cina, supporta anche un servizio personalizzato a basso prezzo. Se hai intenzione di acquistare un pcb rigido flessibile per orologio intelligente Uniwell Circuits di alta qualità, benvenuto per ottenere un preventivo dalla nostra fabbrica.

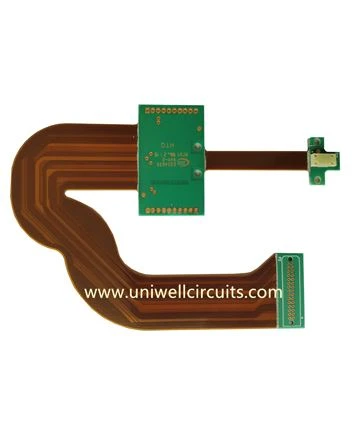

Descrizione del prodotto
strati
Scheda rigida a 6 strati-Flex Board flessibile a 4 strati, struttura non gerarchica
Larghezza traccia/spaziatura traccia
8mil/4,5mil
Spessore del PCB
2,89 mmec
Controllo dell'impedenza
L'area rigida ha un irrigidimento FR4 e il bordo della forma del contorno non è incoerente
Caratteristiche principali del prodotto
Design strutturale: la pila include sia uno strato di materiale FR-4 rigido che uno strato di pellicola flessibile in poliimmide (PI), che sono stabilmente legati attraverso la compressione del foglio semiindurente non scorrevole senza flusso per supportare complesse strutture di cablaggio tridimensionali.
Interconnessione ad alta densità: presentando la tecnologia di interconnessione ad alta- densità HDI, la perforazione laser viene utilizzata per formare microfori con apertura inferiore o uguale a 0,15 mm e diametro dell'anello inferiore o uguale a 0,35 mm. La larghezza/spaziatura minima della linea può raggiungere 3/3 mil e la densità del pad supera 130 punti/in², adatta per requisiti di cablaggio ad alta-densità nello spazio ristretto degli smartwatch.
Prestazioni ad alta affidabilità: il design integrato riduce significativamente l'uso di connettori, riducendo oltre il 60% dei punti di errore di connessione. Può superare 100.000 test di flessione dinamica e ha un intervallo di resistenza alla temperatura compreso tra -55 e 125 gradi, rendendolo adatto al complesso ambiente di utilizzo degli orologi intelligenti da indossare quotidianamente.
Capacità di ottimizzazione dello spazio: la parte flessibile può essere piegata e cablata liberamente, il che può ridurre le dimensioni del dispositivo di circa il 40% e il peso del 30% rispetto ai tradizionali circuiti stampati completamente rigidi, adattandosi perfettamente alla tendenza del design leggero degli orologi intelligenti.
Principali ambiti applicativi

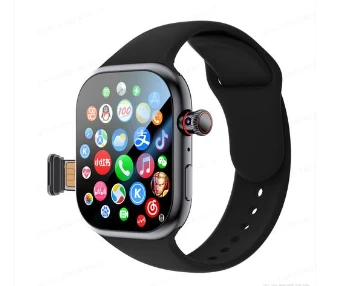

Elettronica indossabile di consumo: orologi intelligenti, cerniere pieghevoli per telefoni, auricolari TWS e altri dispositivi portatili che richiedono un assemblaggio tridimensionale-e uno spazio estremamente limitato sono attualmente le principali soluzioni di supporto per tali prodotti.
Dispositivi medici elettronici: i dispositivi medici impiantabili o portatili come endoscopi e impianti cocleari che richiedono cavi curvi a lunga distanza-hanno requisiti estremamente elevati in termini di affidabilità del cablaggio e utilizzo dello spazio.
Scenari elettronici automobilistici: nella navigazione automobilistica, sistemi radar ADAS, moduli di controllo centrale e altri componenti che richiedono una rigorosa tolleranza ambientale e stabilità della connessione.
