Shenzhen Uniwell Circuits Co., Ltd. è uno dei principali produttori e fornitori di circuiti Uniwell a 12 strati, quattro volte di pressatura del pcb RO4003C+RO4450F in Cina, supporta anche un servizio personalizzato a basso prezzo. Se hai intenzione di acquistare circuiti Uniwell di alta qualità a 12 strati, quattro volte di pressatura del pcb RO4003C + RO4450F, benvenuto per ottenere un preventivo dalla nostra fabbrica.

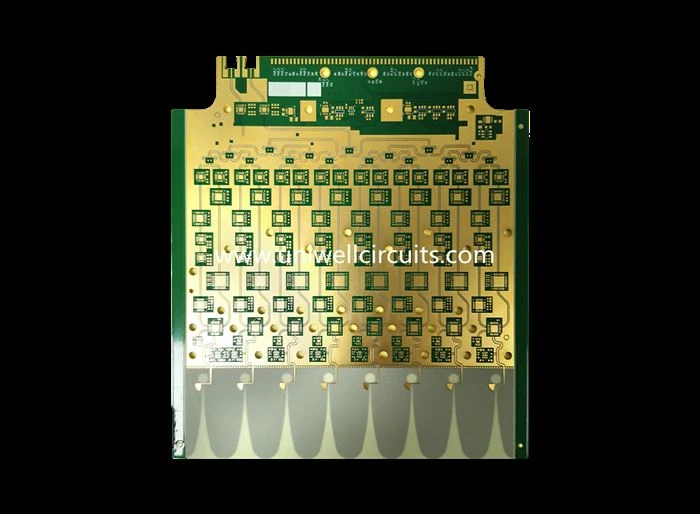

Il circuito stampato RO4003C+RO4450F quad-pressato a 12 strati è un prodotto PCB personalizzato di fascia alta-progettato per scenari ad alta-frequenza e ad alta-velocità. Le sue caratteristiche principali e le aree di applicazione sono le seguenti:
| Strati | 12 strati |
| Speciale | quattro volte di pressatura |
| Materiale | RO4003C+RO4450F+pressione mista alta TG |
| tramite nel pad | |
| Spazio interiore | 0,17 mm |
Caratteristiche tecniche principali
Speciale processo a pressione mista
Utilizzando la scheda ad alta frequenza RO4003C-combinata con il foglio semi-indurito RO4450F per quattro volte di laminazione e la combinazione con materiale ad alto TG per ottenere un design della struttura multi-strato, lo spazio interno è di soli 0,17 mm, bilanciando requisiti di cablaggio complessi e stabilità termica. La lastra semi-indurita RO4450F ha una temperatura di transizione vetrosa superiore a 280 gradi, una costante dielettrica bassa (3,3~3,5) e un fattore di perdita estremamente basso. È compatibile con la tecnologia di elaborazione FR-4 e i requisiti di saldatura senza piombo-, garantendo l'affidabilità della struttura a 12 strati attraverso i fori ed evitando guasti di delaminazione in ambienti ad alta temperatura.
Vantaggi prestazionali ad alta frequenza
Basandosi sulla bassa stabilità costante dielettrica del materiale RO4003C, questo circuito può ridurre efficacemente la perdita di trasmissione del segnale ad alta-frequenza, sopprimere la riflessione del segnale e la diafonia e soddisfare i requisiti di trasmissione di alta-qualità dei segnali ad alta-velocità.
Principali ambiti applicativi
Nel campo della comunicazione, è adatto per scenari di trasmissione di segnali ad alta-frequenza come stazioni base RF 5G e apparecchiature di comunicazione a microonde, garantendo bassa perdita e trasmissione stabile di segnali ad alta-frequenza.
Nel campo dell'elettronica automobilistica, può essere utilizzato per componenti ad alta-frequenza come la navigazione e il radar per auto, adattandosi agli ambienti complessi di temperatura e vibrazione delle auto.
Controllo industriale e campi medici: applicato ad apparecchiature di test industriali ad alta-precisione e a strumenti di imaging medico ad alta-frequenza, facendo affidamento su un'eccellente stabilità termica e affidabilità elettrica per garantire un funzionamento stabile a lungo-termine dell'apparecchiatura.
Settore aerospaziale: soddisfa i requisiti di elevata affidabilità e ampio intervallo di temperature dei circuiti stampati multi-strato per apparecchiature elettroniche aeronautiche e si adatta alle difficili condizioni operative dell'aviazione.
